Visualisaties
+ NMSC zichtbaar vanaf uitgang parkeergebouw AZ Sint-Maarten
+ Getrapte overgang tussen AZ Sint-Maarten en het WZC Roosendaelveld
+ Eigen architecturale uitstraling
+ Grid gevel houdt rekening met flexibiliteit en circulariteit
+ Warm kleurenpallet om huiselijkheid voor patiënten te versterken
+ Robuuste sokkel in gevelmetselwerk + verpleegafdelingen in lichte gevelplaat
+ Luifels met glazen BIPV-panelen (Building-Integretad Photovoltaic Panels: zonnepanelen die niet alsdusdanig herkenbaar zijn omdat ze door kleur of vorm opgenomen zijn in de omgeving). Energieopwekking via gevel, bovenop pv-panelen op de daken.
+ Verbinding voor voetgangers van parkeergebouw of AZ Sint-Maarten naar hoofdingang op de hoek
+ Grote uitsparing in gevel benadrukt inkom-zone met ruime inkom-sas
+ Toegang tot inkom-sas vanaf het voetpad en de parking voor ambulante patiënten (rechts op afbeelding)
+ Aan de linkerzijde van het gebouw: de 'kiss & ride' parkeerplaatsen en de parkeerplaatsen voor Taxi Hendriks.
+ Achterzijde gebouw
+ Tuinzone
+ Grote groenzone, grenzend aan open ruimte van het WZC Roosendaelveld
+ Cafetaria (laag gebouw) geeft uit op een terras
Luchtfoto
+ Samenwerking met AZ Sint-Maarten - delen van bepaalde diensten - synergie
+ Braakliggend terrein in zorgcampus benutten
+ Goede bereikbaarheid via R6, infrastructuur reeds aanwezig
​

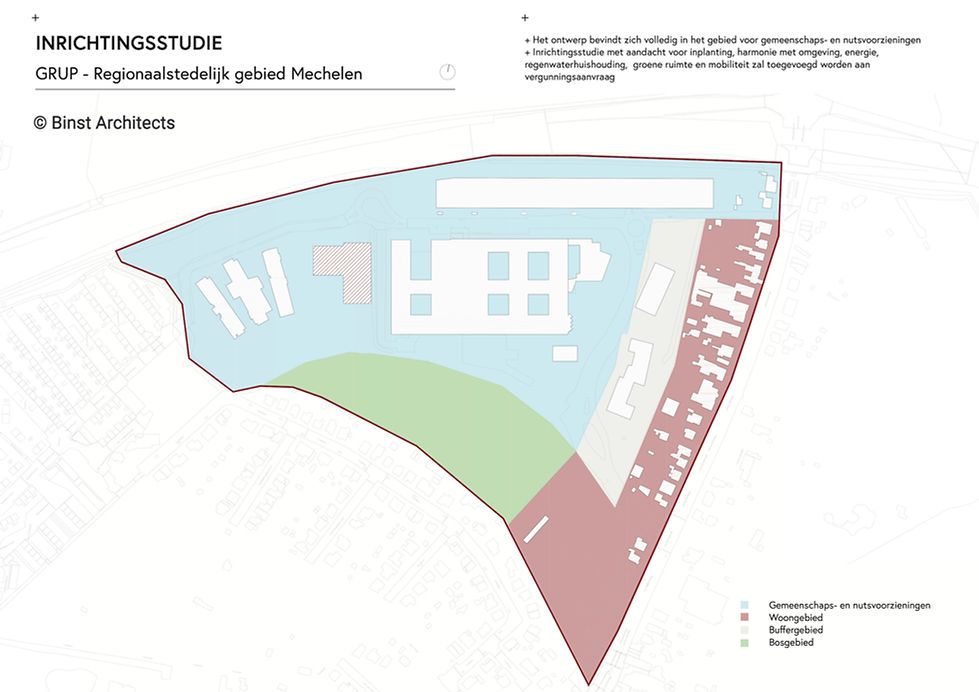

Inrichtingsstudie
​
GRUP - Regionaalstedelijk gebied Mechelen
+ Het ontwerp bevindt zich volledig in het gebied voor gemeenschaps- en nutsvoorzieningen
+ Inrichtingsstudie met aandacht voor inplanting, harmonie met omgeving, energie, regenwaterhuishouding, groene ruimte en mobiliteit zal toegevoegd worden aan vergunningsaanvraag.
​
_edited.jpg)
Groene ruimte
​​
+ Op de site zullen enkele hoogstammige bomen verwijderd worden in functie van het ontwerp
+ Per verwijderde hoogstammige boom worden 3 nieuwe bomen gepland. Een deel zal het achterliggend bos versterken
+ Verharding beperken tot het strikt noodzakelijke​
+ Tuinzone wordt publiek toegankelijk en doorwaadbaar met wandel- en fietspad
_edited.jpg)
Regenwaterhuishouding
​​
+ Het regenwater zal opgevangen worden in een regenwaterput en maximaal herbruikt worden binnen het gebouw voor spoeling van de toiletten.
+ Er is een overloop van de regenwaterput naar de wadi in het zuidwesten van de site
+ De overloop van de infiltratievoorziening kan afgevoerd worden naar de Otterbeek​
_edited_.jpg)
Energie
​​
+ Er wordt gebruikt gemaakt van geothermie met warmtepomp en verwarming op lage temperatuur
+ Alle daken die niet als groendak aangelegd worden zullen voorzien worden van pv-panelen
+ De overtollige energie van AZ SM zal in het NMSC gebruikt worden en aangevuld worden met eigen installaties met hernieuwbare energie (minimum 25% in functie van VIPA)​
​
Het VIPA staat voor het Vlaams Infrastructuurfonds voor Persoonsgebonden Aangelegenheden. Het is een intern verzelfstandigd agentschap (IVA) van de Vlaamse overheid dat de realisatie van betaalbare, kwaliteitsvolle en duurzame zorginfrastructuur ondersteunt.
_edited.jpg)
Uitgangspunten gebouw
​
Harmonie - volume cfr programma
​​
+ Nationaal MS Centrum met duidelijk gezicht langs de R6 autosnelweg, met eigen identiteit ten aanzien van AZ Sint-Maarten en WZC Roosendaelveld
+ Harmonieuze volumetrie t.o.v. AZ Sint-Maarten en WZC Roosendaelveld
+ Gebouw als buffer tussen R6 en tuinzone​
+ Volume van +/- 15.100 m² BVO bovengronds en +/- 3.200 m² BVO ondergronds​
Schaal breken
​​
+ Volume breken in schaal door deel naar achter te plaatsen
+ Getrapte overgang in bouwlijn tussen AZ Sint-Maarten en WZC Roosendaelveld
+ Daklaag verkleinen via setback in functie van de nodige oppervlakte technische ruimte​​
Stapeling functies
​​
+ Programma leesbaar maken in gelaagdheid van gevel
+ Base - body - head = Publiek (revalidatie / consultatie / admin) - patiëntenverblijf - technieken
Gevelgrid
​​
+ Gelijkvloers en niveau +1 meer open gevelgrid ifv publiekere functies
+ Verpleegafdelingen met fijner grid van kamer
+ Technische daklaag gesloten

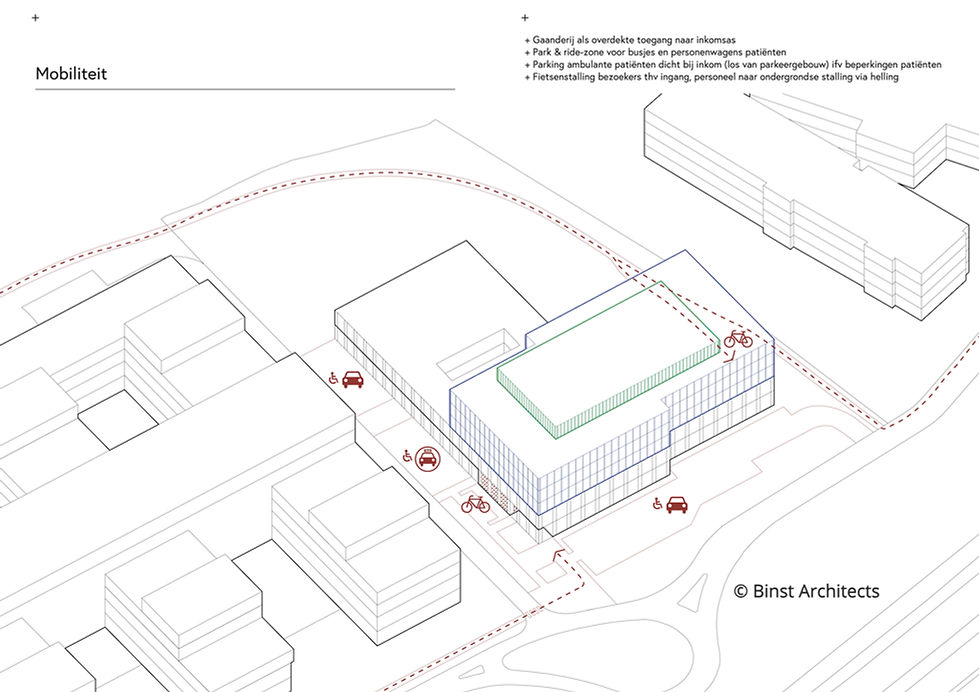

Mobiliteit
​​
+ Gaanderij (of galerij) als overdekte toegang naar inkom-sas
+ Park & ride zone voor busjes (Taxi Hendriks) en personenwagens patiënten aan de gaanderij (galerij)
+ Parking ambulante patiënten dichtbij inkom (los van parkeergebouw AZ SM) ifv beperkingen patiënten
+ Fietsenstalling bezoekers ter hoogte van ingang
+ Fietsen medewerkers naar ondergrondse stalling via helling
Groene ruimte
​​
+ Groene ruimte rondom het gebouw, inclusief het planten van nieuwe bomen
+ Tuin voor patiënten grenzend aan open groenzone rond WZC creëert grote open zone
+ Parkeerzones maximaal waterdoorlatende / waterpasserende verharding
+ Publiek toegankelijke en doorwaadbare tuin
Plannen • Inplantingsplan
​​
+ Nationaal MS Centrum als schakel tussen AZ Sint-Maarten en WZC Roosendaelveld
+ Vrijwaring van tuinzone in het zuiden
Omgevingsaanleg​​
​
+ Ontwerp omgevingsaanleg door zelfde studiebureau als AZ Sint-Maarten
+ Parking patiënten aan noordgeval van het gebouw, gezien de mobiele beperkingen van de MS-patiënten
+ Parking patiëntenvervoer en 'kiss & ride' aan oostgevel
+ Publiek fietspad door tuinzone AZ Sint-Maarten en Nationaal MS Centrum
+ Revalidatietuin en sportveld verwerkt in buitenaanleg
Niveau +0​​
​
+ Algemeen onthaal op de hoek met brede verbinding naar cafetaria die een zuidwest gericht terras heeft
+ Verticale circulatie centraal: patiëntenliften, personeelsliften en logistieke lift
+ Revalidatie: therapieplein/ -zaal en consultatiebureaus
+ Patio in lage vleugel ifv daglichttoetreding op niveau -1 / +0 / +1
Niveau +1​​
​​
+ Polikliniek
+ Groepstherapieruimtes, sportzaal, house of all
+ Administratieve vleugel
Niveau +2 / +3 / +4​​
​​​
+ Mix van 1- en 2-persoonskamers langs de gevel
+ Centraal ondersteunende functies (berging, sanitair)
+ Daglokaal op noordgevel
Niveau -1​​
​​​
+ Fietsenstalling medewerkers met aangrenzend kleedkamers en circulatie
+ Zone patiënten (ganglabo, kapper, schoenmaker, sanitair, wachtzaal)
+ Skillslab (opleidingen) + polyvalente gebruiksruimte
+ Therapiebad (zwembad) > na therapie-uren open voor externen (o.b.v.)
+ Apotheek, technische dienst, keuken, personeelsrefter, radiologie AZ Sint-Maarten gelinkt via tunnel
